Công Tắc Áp Suất Saginomiya SNS-C130X: Cấu Tạo, Nguyên Lý Hoạt Động Và Thông Số

[Trang Dantek]

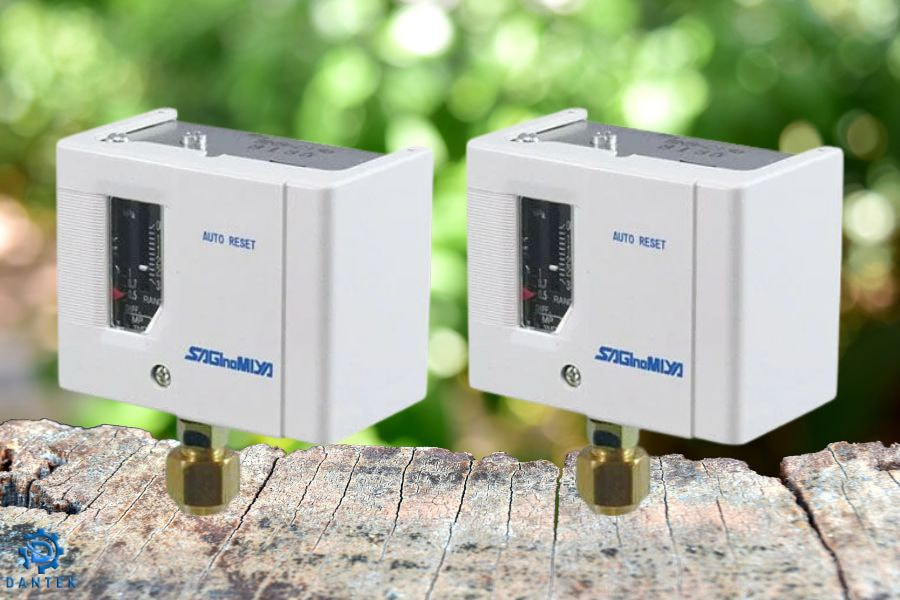

Công tắc áp suất Saginomiya SNS-C130X là thiết bị dùng để giám sát và điều khiển áp suất trong hệ thống. Khi áp suất đạt đến ngưỡng cài đặt, công tắc sẽ thay đổi trạng thái tiếp điểm để điều khiển thiết bị liên quan. Model này thuộc dòng SNS Automatic Reset, phù hợp với các hệ thống cần kiểm soát áp suất tự động.

Công tắc áp suất Saginomiya SNS-C130X có cấu tạo như thế nào?​

SNS-C130X gồm bộ phận cảm biến áp suất, cơ cấu truyền động, tiếp điểm điện, vỏ bảo vệ và đầu kết nối áp suất. Thiết bị sử dụng tiếp điểm SPDT, cho phép thực hiện các chức năng đóng/ngắt hoặc chuyển mạch theo yêu cầu của hệ thống.

=>> Xem thêm: Công tắc áp suất Saginomiya SNS-C120X

SNS-C130X hoạt động theo nguyên lý nào?​

Nguyên lý hoạt động có thể hiểu đơn giản: áp suất → cảm biến → cơ cấu truyền động → tiếp điểm điện. Khi áp suất thay đổi, phần tử cảm biến tác động lên cơ cấu bên trong. Khi đạt ngưỡng cài đặt, tiếp điểm chuyển trạng thái để điều khiển hoặc bảo vệ thiết bị. Với cơ cấu Automatic Reset, công tắc có thể tự động trở về trạng thái tương ứng khi áp suất thay đổi về mức quy định.

Công tắc áp suất SNS-C130X có thông số gì?​

Theo catalogue Saginomiya, SNS-C130X có dải điều chỉnh 0,5–3 MPa, differential 0,3–1 MPa và áp suất làm việc tối đa 3,3 MPa. Cài đặt nhà máy được công bố ở mức Off 2 MPa / On 2,5 MPa. Kết nối tiêu chuẩn là 1/4" Flare (7/16-20).

SNS-C130X được ứng dụng ở đâu?​

Công tắc áp suất Saginomiya SNS-C130X có thể được sử dụng trong các hệ thống cần giám sát và điều khiển áp suất như thiết bị lạnh, điều hòa, máy nén, hệ thống bơm và một số thiết bị công nghiệp. Khi lựa chọn, cần căn cứ vào áp suất làm việc thực tế, differential và yêu cầu điều khiển của hệ thống.

Cần lưu ý gì khi lắp đặt SNS-C130X?​

Trước khi sử dụng, cần kiểm tra dải áp suất, kiểu kết nối, sơ đồ tiếp điểm và ngưỡng cài đặt. Không nên để áp suất vượt quá giới hạn làm việc cho phép và cần đấu nối đúng kỹ thuật.
